Настройка вывода метрик в Grafana

В качестве примера инструментария для вывода метрик будет использована Grafana.

Установка Grafana

Для установки необходимо скачать с официального сайта дистрибутив Grafana. После этого нужно запустить установку скачанного дистрибутива и следовать инструкциям установщика.

Создание Dashboard для Prometheus

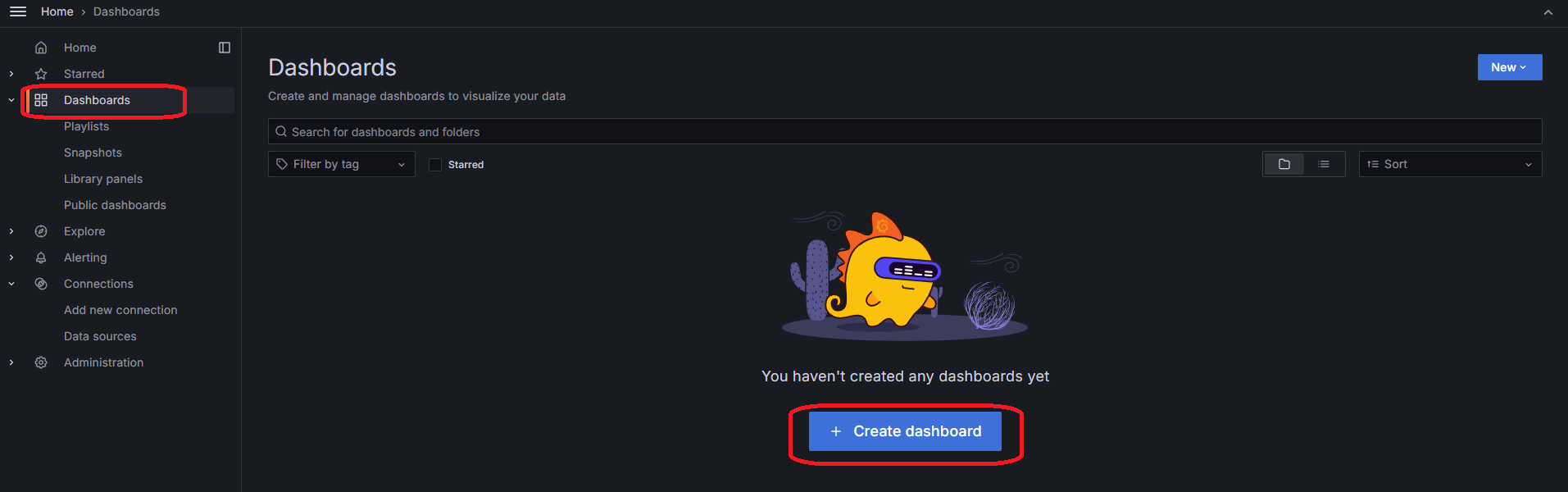

После установки нужно перейти в Dashboard Grafana. Далее перейти в раздел Dashboards и нажать кнопку Create dashboard для добавления Dashboard с выводом необходимой информации.

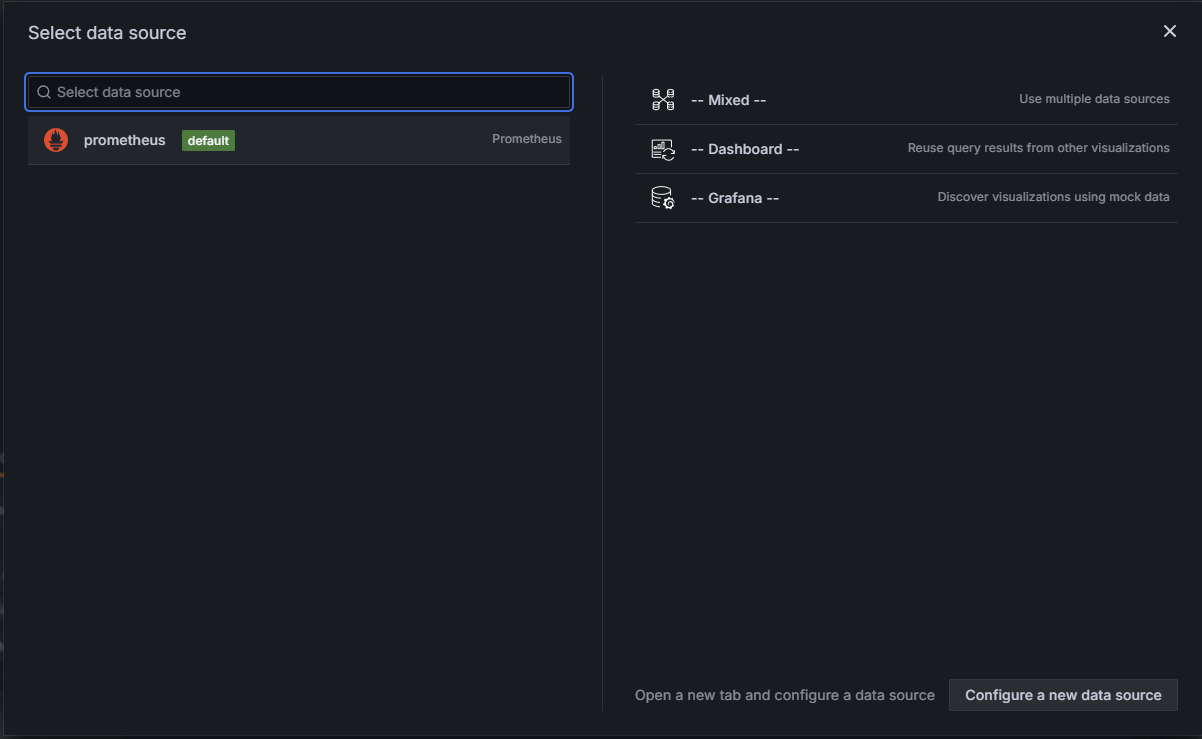

В открывшемся окне нажать кнопку Add visualization и выбрать источник данных prometheus.

После этого можно выводить в Dashboard необходимые данные.

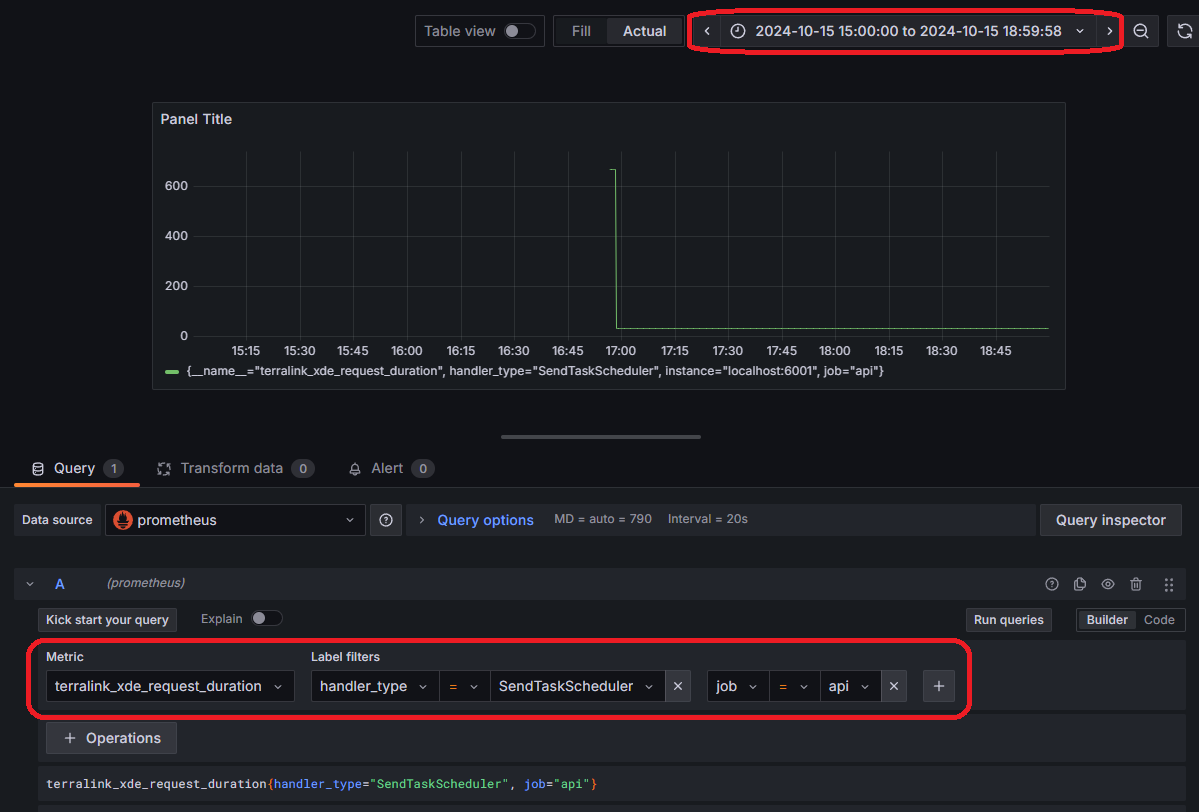

Вывод графика по длительности выполнения запроса

Для вывода графика необходимо указать промежуток времени, за который нужно просмотреть запрос, а также задать наименование метрики и фильтры по ее тегам:

• terralink_xde_request_duration - наименование метрики;

• job - наименование сервиса, определенное в xde_metrics.yml;

• handler_type - тип обработчика запроса.

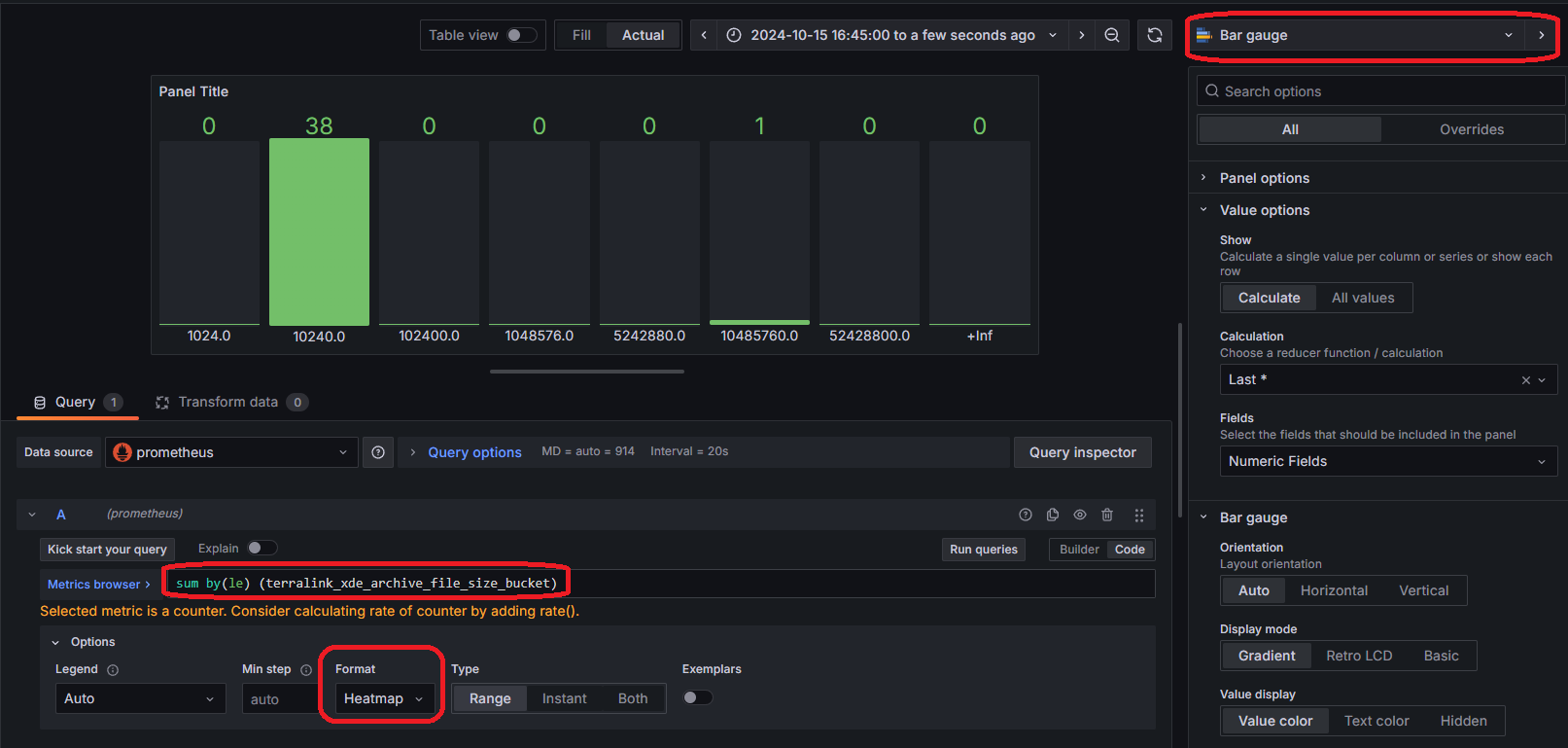

Вывод гистограммы по размерам файлов в архиве

Для вывода гистограммы по размерам сохраненных файлов в архиве необходимо в редакторе запроса прописать:

sum by(le) (terralink_xde_archive_file_size_bucket)

После этого нужно установить Options > Format в Heatmap.

В правом верхнем углу в качестве типа визуализации выбрать Bar gauge.

На гистограмме видно, что в архиве было сохранено 38 файлов размером от 1 до 10 КБ и 1 файл размером от 10 до 50 МБ.
